庫號：D405976

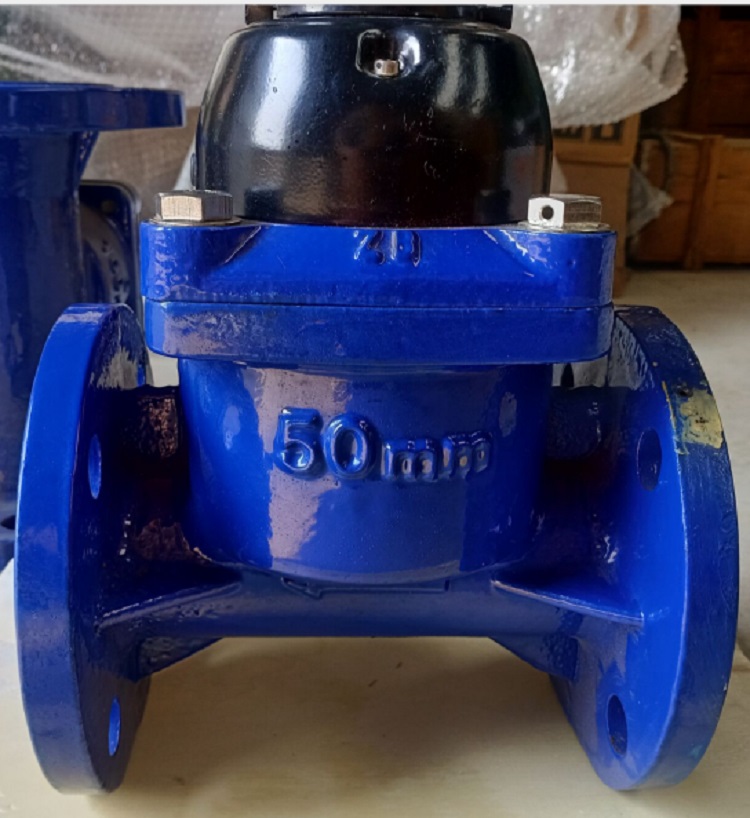

LCG-S系列高壓水表具有結構簡單、性能穩定、使用、壓力損失小、維修方便等特點。純機械結構設計，使得該類型水表對惡劣的工作環境有較強的適用性，產品特別適用于煤礦、石油等要求高的工作環境。
二、結構與原理
本表由殼體、計量機構、指示裝置等部分組成，為速度類流量?jī)x表。它利用了葉輪旋轉時角速度與流速成正比關系的原理，當被測流體由表殼下端進入表內，沖向葉片使葉輪旋轉，葉輪的轉動通過葉輪軸上端環形磁鋼，把磁力傳遞給隔板上側指示裝置的磁鋼齒輪，經減速齒輪帶字論顯示累積流量。本表采用結構字輪式機械計數器，結構緊湊，讀數清晰直觀。
三、結構組成及功能特點
干式電子式
結構組成 整表由水表殼體、機芯、傳感器及顯示儀組成，集流量測量及顯示于一體，如客戶需要，可配備外輸信號接口。工作電壓：DC3V±0.6V。
功能特點 設有瞬時流量顯示功能，可直接讀取瞬時流量，使用與管理方便。
◇ 表芯與表頭能從表殼上整體拆出，流量計檢修、互換和周期方便； 采用微處理，儀表集成度和性、運算；智能表頭具有非線性修正功能和數據存儲與查詢功能；流量范圍寬、抗干擾能力強、防沙、防結垢、耐高溫、耐腐蝕、功耗低、現場指示等特點。
四、主要參數
a)公稱口徑：DN25-DN300mm
b)公稱壓力：1.6～40MPa
c)環境溫度：0～65℃
d)環境相對濕度：≤85%
e)大氣壓：86～106kPa
f)適用介質：清水或污水
g)介質溫度：-40～90℃
h)壓力損失:
a公稱口徑DN≤80mm的不過0.1 MPa
b.公稱口徑DN＞80mm的不過0.3 MPa
i)防護等級：IP 65
j)測量準確度等級：2級
q)流量測量范圍及選型參數表
公稱口徑
（mm） 25 25 50 80 100 0
公稱壓力(MPa) 20 25 30 35 40 20 25 30 35 40 20 25 30 35 40 20 25 30 35 40 20 25 1.6 2.5 4 6.4 10 4 6.4 1.6 2.5 4
6.4
流量范圍(m3/h) 0.28～7 0.48～12 1.2
～30 3.2
～80 4.8
～120 12
-300 20
-500 32
-800 48
-1200

LCG-S系列高壓水表具有結構簡單、性能穩定、使用、壓力損失小、維修方便等特點。純機械結構設計，使得該類型水表對惡劣的工作環境有較強的適用性，產品特別適用于煤礦、石油等要求高的工作環境。
二、結構與原理
本表由殼體、計量機構、指示裝置等部分組成，為速度類流量?jī)x表。它利用了葉輪旋轉時角速度與流速成正比關系的原理，當被測流體由表殼下端進入表內，沖向葉片使葉輪旋轉，葉輪的轉動通過葉輪軸上端環形磁鋼，把磁力傳遞給隔板上側指示裝置的磁鋼齒輪，經減速齒輪帶字論顯示累積流量。本表采用結構字輪式機械計數器，結構緊湊，讀數清晰直觀。
三、結構組成及功能特點
干式電子式
結構組成 整表由水表殼體、機芯、傳感器及顯示儀組成，集流量測量及顯示于一體，如客戶需要，可配備外輸信號接口。工作電壓：DC3V±0.6V。
功能特點 設有瞬時流量顯示功能，可直接讀取瞬時流量，使用與管理方便。
◇ 表芯與表頭能從表殼上整體拆出，流量計檢修、互換和周期方便； 采用微處理，儀表集成度和性、運算；智能表頭具有非線性修正功能和數據存儲與查詢功能；流量范圍寬、抗干擾能力強、防沙、防結垢、耐高溫、耐腐蝕、功耗低、現場指示等特點。
四、主要參數
a)公稱口徑：DN25-DN300mm
b)公稱壓力：1.6～40MPa
c)環境溫度：0～65℃
d)環境相對濕度：≤85%
e)大氣壓：86～106kPa
f)適用介質：清水或污水
g)介質溫度：-40～90℃
h)壓力損失:
a公稱口徑DN≤80mm的不過0.1 MPa
b.公稱口徑DN＞80mm的不過0.3 MPa
i)防護等級：IP 65
j)測量準確度等級：2級
q)流量測量范圍及選型參數表
公稱口徑
（mm） 25 25 50 80 100 0
公稱壓力(MPa) 20 25 30 35 40 20 25 30 35 40 20 25 30 35 40 20 25 30 35 40 20 25 1.6 2.5 4 6.4 10 4 6.4 1.6 2.5 4
6.4
流量范圍(m3/h) 0.28～7 0.48～12 1.2
～30 3.2
～80 4.8
～120 12
-300 20
-500 32
-800 48
-1200

LCG-S系列高壓水表具有結構簡單、性能穩定、使用、壓力損失小、維修方便等特點。純機械結構設計，使得該類型水表對惡劣的工作環境有較強的適用性，產品特別適用于煤礦、石油等要求高的工作環境。
二、結構與原理
本表由殼體、計量機構、指示裝置等部分組成，為速度類流量?jī)x表。它利用了葉輪旋轉時角速度與流速成正比關系的原理，當被測流體由表殼下端進入表內，沖向葉片使葉輪旋轉，葉輪的轉動通過葉輪軸上端環形磁鋼，把磁力傳遞給隔板上側指示裝置的磁鋼齒輪，經減速齒輪帶字論顯示累積流量。本表采用結構字輪式機械計數器，結構緊湊，讀數清晰直觀。
三、結構組成及功能特點
干式電子式
結構組成 整表由水表殼體、機芯、傳感器及顯示儀組成，集流量測量及顯示于一體，如客戶需要，可配備外輸信號接口。工作電壓：DC3V±0.6V。
功能特點 設有瞬時流量顯示功能，可直接讀取瞬時流量，使用與管理方便。
◇ 表芯與表頭能從表殼上整體拆出，流量計檢修、互換和周期方便； 采用微處理，儀表集成度和性、運算；智能表頭具有非線性修正功能和數據存儲與查詢功能；流量范圍寬、抗干擾能力強、防沙、防結垢、耐高溫、耐腐蝕、功耗低、現場指示等特點。
四、主要參數
a)公稱口徑：DN25-DN300mm
b)公稱壓力：1.6～40MPa
c)環境溫度：0～65℃
d)環境相對濕度：≤85%
e)大氣壓：86～106kPa
f)適用介質：清水或污水
g)介質溫度：-40～90℃
h)壓力損失:
a公稱口徑DN≤80mm的不過0.1 MPa
b.公稱口徑DN＞80mm的不過0.3 MPa
i)防護等級：IP 65
j)測量準確度等級：2級
q)流量測量范圍及選型參數表
公稱口徑
（mm） 25 25 50 80 100 0
公稱壓力(MPa) 20 25 30 35 40 1.6 2.5 4 6.4 10 15 20 25 30 35 40 1.6 2.5 4 6.4 10 15 20 25 30 35 40 1.6 2.5 4 6.4 10 15 20 25 30 35 40 1.6 2.5 4 6.4 10 15 20 25 1.6 2.5 4 6.4 10 4 6.4 1.6 2.5 4
6.4
流量范圍(m3/h) 0.28～7 0.48～12 1.2
～30 3.2
～80 4.8
～120 12
-300 20
-500 32
-800 48
-1200
